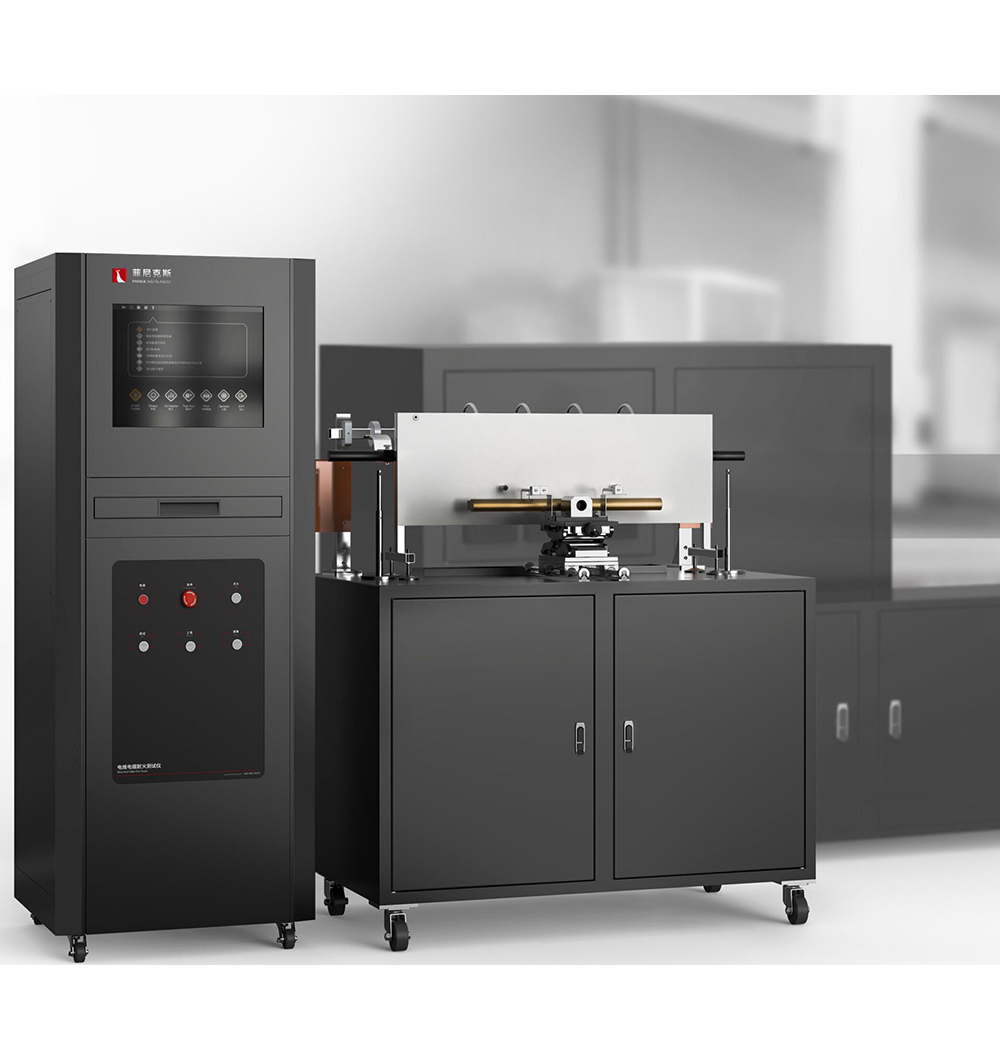

BS476-7表面火焰传播测试装置
BS 476-7测试方法是一种材料火焰传播性能的测定方法，根据标准要求，将试样暴露在规定的对流条件下，测定火焰在垂直放置试样表面的横向扩散性。可用于比较墙面或顶棚的平面材料、复合材料以及组件的最终使用性能。
IEC 60331 Part 11：着火条件下电缆的试验--在至少750℃下火焰中设备线路完整性
IEC 60331 Part 21：着火条件下电缆的测试电路完整性
GB/T 19216：在火焰条件下电缆或光缆的线路完整性试验
设备型号 | PX02019 |
设备尺寸 | 1,600(W)×850(D)×1,650(H)mm |
控制台尺寸 | 600(W)×750(D)×1,200(H)mm |
电源 | AC 380V 3-phase, 50/60Hz, 30A |
重量 | 约 100kg |
排气 | 最小 15m³/min |
工具 | 吸尘器，电脑，压缩气体，丙烷气 |
钢结构箱体，框架结构，稳定，美观大方
燃烧装置与控制箱体，配气柜，配电柜分体设计，便于实验室摆布，并确定设备便用安全
热源为带状丙烷燃烧器喷灯，其标称喷嘴长度500mm
燃烧孔3排交错排列，燃烧器前端平均宽度：15mm，孔直径：1.32mm，孔中心距：3.2mm。喷嘴的两面各设置一排引导孔，保持火焰燃烧
燃烧器喷灯的位置距燃烧箱底不少于200mm，燃烧器可调节上下高度，满足不同线径的样品测试需求，且距离箱壁不少于300mm
燃烧器横轴距线缆试样下端为70±10mm，喷灯纵轴距线缆垂直轴大约45mm
根据客户需要，可配备MFC或高精度转子流量计，向喷灯提供燃气及辅助燃烧的空气
配备文丘里将空气和燃气充分满混合以满足燃烧需求
配备品牌压力表与调压阀调节燃气压力，配备电磁阀控制燃气通断，确保设备使用安全性。
高压脉冲自动点火，点火稳定，安全可靠
电缆试样由两个金属环支撑，中间长度大约300mm，两金属环之外为其他的连接部件,试样支撑金属圆环内径为150mm，环截面直径为 10±2mm
两个热电偶（A，B）水平安装在距燃烧器中心线45mm远的左右两边，检查火焰温度在750+50℃内
热电偶机架可水平和高度方向调节位置
具有两种操作模式，手动模式由面板控制，自动模式由电脑软件控制
电脑+专业软件控制引导试验过程,操作方便,安全可靠
